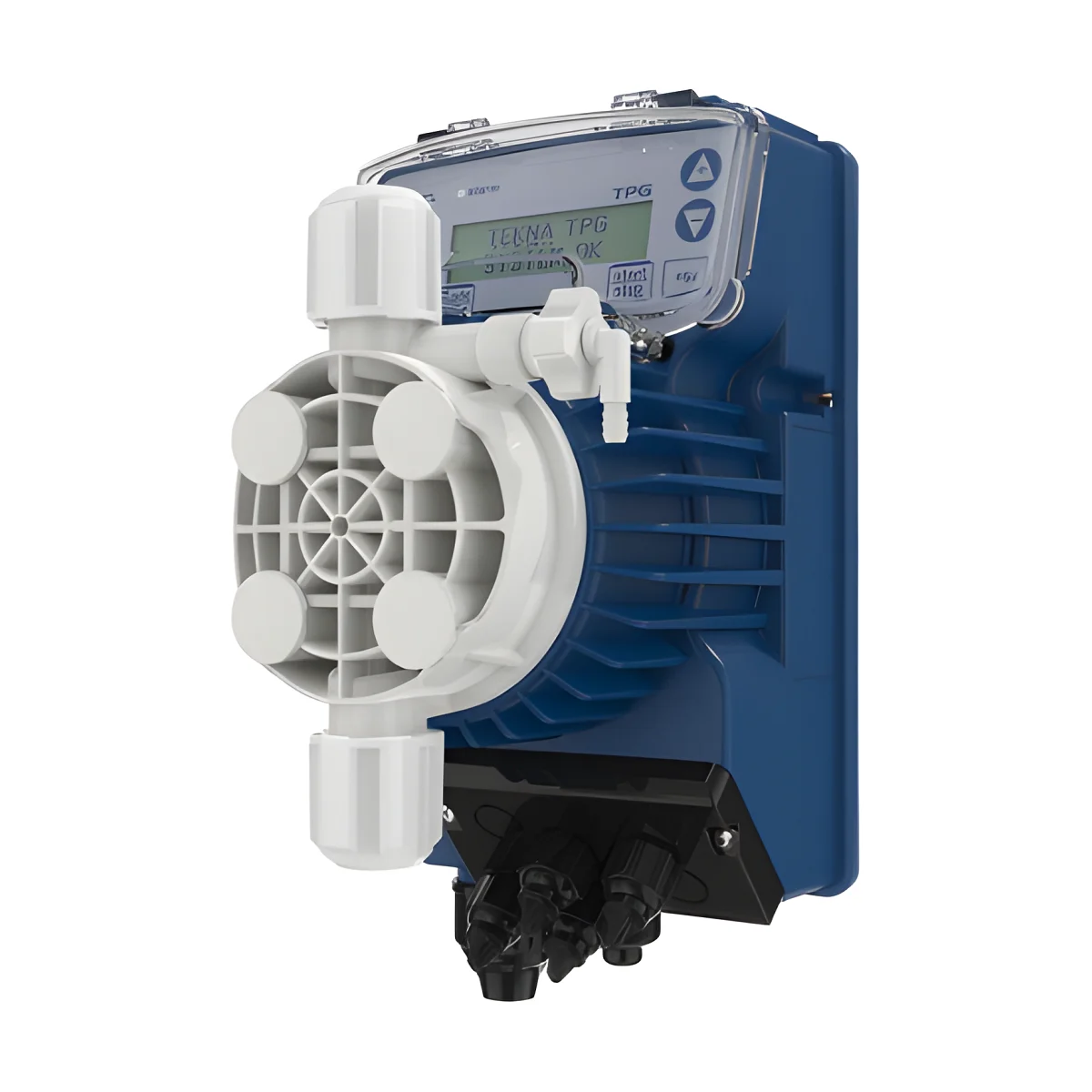

Seko Tekna TPG 800 Dijital Oransal Dozaj Pompası

Seko Tekna TPG 800, dozajı elle sabit debiyle ya da su sayacı pulsu veya 4–20 mA sinyaliyle oransal yapabilen dijital bir elektromanyetik dozaj pompasıdır. Seko’nun resmî teknik verilerine göre 16 bar karşı basınçta saatte 7 litre, 1 bar’da saatte 18 litre basar; dakikada en çok 300 strok yapar. Piyasada “Seko Tekna EVO TPG 800” adıyla da aranır; Seko’nun güncel belgelerinde serinin adı “Tekna”dır. AQUABELLA, Seko ürünlerini Türkiye resmi distribütörüyle yaptığı anlaşma kapsamında sunar; tüm siparişlerde kargo ücretsizdir.

Bu Model Kimin İçin?

TPG 800, su tüketimi gün içinde değişen hatlarda dozajı suyun miktarına bağlamak isteyenler içindir. Su sayacının puls çıkışı ya da bir debimetrenin 4–20 mA sinyali bağlandığında pompa hat debisi arttıkça daha sık, azaldıkça daha seyrek strok yapar; böylece kimyasal oranı yaklaşık sabit kalır. Bina ana girişleri, sulama ve proses suyu hatları tipik örneklerdir.

800, Tekna’da hem basıncı hem debiyi yüksek tutan bedendir: 16 bar’a kadar çalışır, 1 bar’da saatte 18 litreye çıkar. Dakikada 300 strok yaptığından TPG 800 büyük debilerde kimyasalı hatta sık ve küçük vuruşlarla dağıtır. Saatte 5–15 litre arası dozajlar için bu beden geniş bir çalışma alanı bırakır.

Sinyal yoksa TPG 800 sabit debili bir pompa gibi elle de ayarlanır. Dijital arayüzde zamanlayıcı, ppm cinsinden oransal dozaj, dozaj istatistiği, şifreyle ayar koruması ve pompayı dışarıdan durdurup çalıştırmaya yarayan ON-OFF uzaktan kumanda girişi bulunur. Bu bedende Modbus RTU (RS485) seçeneği de vardır.

Teknik Özellikler

Resmî model kodu	TPG800N (sipariş kodu: TPG800NHH + conta + 000)
Seri / tip	Seko Tekna, TPG (dijital; sabit ya da oransal dozaj)
Pompa tipi	Elektromanyetik (selenoid) diyaframlı
Maksimum debi	18 L/h (1 bar karşı basınçta)
Maksimum karşı basınç	16 bar (bu basınçta 7 L/h)
Strok sayısı	En çok 300 strok/dk
Strok hacmi	5 bar’da 0,83 ml, 1 bar’da 1,00 ml
Ayar	Dijital arayüz; sabit debi (manuel) ya da 4–20 mA / puls (1:n, n:1) ile oransal; ppm oransal dozaj
Girişler	4–20 mA ve puls (su sayacı) girişi, ON-OFF uzaktan kumanda girişi
Haberleşme	Seçenek: Modbus RTU (RS485), sipariş kodunda M0
Hava alma	Pompa kafasında manuel hava alma valfi
Besleme	100–240 V AC, 50/60 Hz
Güç tüketimi	22–36 W
Koruma sınıfı	IP65
Gövde	Cam elyaf takviyeli PP
Pompa kafası	PVDF (seçenek: otomatik gaz atmalı PVDF kafa, SS316L kafa)
Diyafram	PTFE
Conta seçenekleri	FKM-B, EPDM, PTFE, FFKM; araç yıkama uygulamaları için özel FPM ve EPDM conta
Hortum bağlantısı	Emiş 4/6 mm, basma 4/6 mm (iç/dış çap)
Ölçüler	119 × 145,4 × 231 mm (G × D × Y); taban braketiyle yükseklik 273,8 mm
Çalışma ortamı	En çok 40 °C ve %90 bağıl nem; doğrudan güneş ve yağmur almayan yer

Karşı Basınca Göre Debi

Elektromanyetik pompanın her vuruşta bastığı hacim, enjeksiyon noktasındaki basınç arttıkça azalır. Seko’nun TPG 800 için verdiği değerler:

Karşı basınç	Maksimum debi	Strok başına hacim
16 bar	7 L/h	—*
10 bar	10 L/h	—*
5 bar	15 L/h	0,83 ml
1 bar	18 L/h	1,00 ml

Bu değerler Seko standart enjeksiyon rakoruyla ölçülmüştür. Pompayı seçerken hattınızın basıncını bu tablodan okuyun: 5 bar’lık bir hatta pompanın sınırı 15 L/h’tir. * Bu iki noktada Seko’nun iki belgesi strok hacmini biraz farklı verdiği için yazmadık; debiler aynıdır.

Su Sayacıyla Oransal Dozaj: TPG 800 İçin Örnek Hesap

Varsayım: hattın debisi gün içinde 30 ile 100 m³/h arasında değişiyor, hedef 1 mg/L serbest klor ve seyreltilmiş (10 g/L aktif klor) sodyum hipoklorit kullanılıyor. En yoğun saatte gereken debi 100 × 1 ÷ 10 = 10 L/h, en sakin saatte 3 L/h’tir. TPG 800 su sayacından gelen pulslarla çalıştığında strok sıklığını bu iki değer arasında kendisi değiştirir; sabit ayarlı bir pompa ise ya düşük debide fazla ya yüksek debide eksik klor verirdi.

Hat basıncı 5 bar ise pompanın sınırı 15 L/h; en yoğun saatteki ihtiyaç bu sınırın yaklaşık %65 oranına denk gelir. Hesap için klor dozaj hesaplama aracını, ayar için klor dozaj pompası ayarları rehberini kullanın.

Kurulum ve Bakım

• Yer: Gövdeyi pompayla gelen braketle duvara ya da zemine sabitleyin; kurulum yeri güneş ve yağmurdan korunmalı, ortam sıcaklığı 40 °C’yi, bağıl nem %90’ı aşmamalıdır.
• Emiş ve hava alma: Ayak filtresini tankın dibine yakın, tortunun üstünde tutun; ilk çalıştırmada kafadaki hava alma valfini kimyasal gelene kadar açık bırakın.
• Sinyal: Su sayacının puls çıkışını ya da 4–20 mA debi sinyalini ilgili girişe bağlayın; oransal ayar sayacın litre/puls değerine göre yapılır.
• Gaz yapan kimyasal: Gaz kabarcığı oluşturan çözeltilerde (ör. sodyum hipoklorit) otomatik gaz atmalı PVDF kafa seçilebilir; bu kafa birikmiş gazı kendiliğinden dışarı verir. sıvı klor (sodyum hipoklorit) yazımızda konuyu anlattık.
• Bakım: Ayak filtresi, enjeksiyon valfi ve kafa çekvalfleri düzenli olarak temizlenmeli; diyafram ve contalar aşınma belirtisi verdiğinde değiştirilmelidir. Kurulum ve bakım hizmeti için servis sayfamıza bakabilirsiniz.

Kutu İçeriği

Pompayla birlikte Seko’nun standart PVDF kiti gelir: ayak filtresi ve enjeksiyon valfi (PVDF), 4 metre PVC emiş hortumu, 2 metre PE basma hortumu ile duvar ve taban braketi. Su sayacı ve sinyal kablosu kitte yoktur.

Tekna TPG 800 ile Tekna Serisinin Diğer Tipleri

Tip	Kontrol	Farkı
AKL 800	Analog, sabit debi	Seviye kontrol girişi var
AKS 800	Analog, sabit debi	Seviye girişi yok
TPG (bu ürün)	Dijital	Su sayacı ya da 4–20 mA ile oransal dozaj
TPR 800	Dijital	Dahili pH/Redoks ölçer, ölçüme göre dozaj
TCK 800	Dijital	Haftalık zamanlayıcıyla dozaj

Debi sabitse analog AKL ya da AKS yeterlidir; pH ya da Redoks değerine göre dozaj için TPR seçilir. Tüm modeller Seko Tekna dozaj pompası kategorimizdedir. Hangi tipin size uyduğundan emin değilseniz su debinizi, hat basıncınızı ve kimyasalınızı bize yazın.

TPG Tipinin Diğer Bedenleri

Model	En yüksek debi	Basınç sınırı	Strok/dk	TPG 800’e göre fark
TPG 500	1,5 L/h	20 bar	120	−16,5 L/h, +4 bar
TPG 600	7 L/h	20 bar	120	−11 L/h, +4 bar
TPG 603	8 L/h	12 bar	160	−10 L/h, −4 bar
TPG 800 (bu ürün)	18 L/h	16 bar	300	—
TPG 803	110 L/h	5 bar	300	+92 L/h, −11 bar

Sık Sorulan Sorular

Tekna TPG 800 hangi basınçta ne kadar basar?

Seko'nun verdiği noktalara göre 16 bar'da 7 L/h, 10 bar'da 10 L/h, 5 bar'da 15 L/h, 1 bar'da 18 L/h. Pompanın çalışabildiği en yüksek karşı basınç 16 bar'dır; hattınızın basıncını bilmeden seçim yapmayın.

TPG 800 su sayacına nasıl bağlanır?

Puls çıkışlı su sayacı pompanın puls girişine bağlanır ve 1:n ya da n:1 oranı seçilir (bir pulsa birden çok strok ya da birden çok pulsa bir strok). 4–20 mA çıkışlı bir debimetre de kullanılabilir. Sayacınızın litre/puls değerini bize yazın, ayarı birlikte hesaplayalım.

TPG 800 ile sodyum hipoklorit basılabilir mi?

Evet. Standart PVDF kafa ve PTFE diyafram sodyum hipokloritle kullanılır. Gaz yapan çözeltilerde otomatik gaz atmalı kafa seçeneği tercih edilebilir. Asit ya da başka bir kimyasal için conta seçimini güvenlik bilgi formuna göre yapalım.

TPG 800 Modbus ile otomasyona bağlanabilir mi?

Evet. Bu bedende Modbus RTU seçeneği vardır (RS485, yarı çift yönlü); Seko'nun varsayılan ayarı 19200 baud, 8 veri biti, 1 stop biti ve çift paritedir. Modbus'lı sürüm siparişte ayrıca belirtilir.
