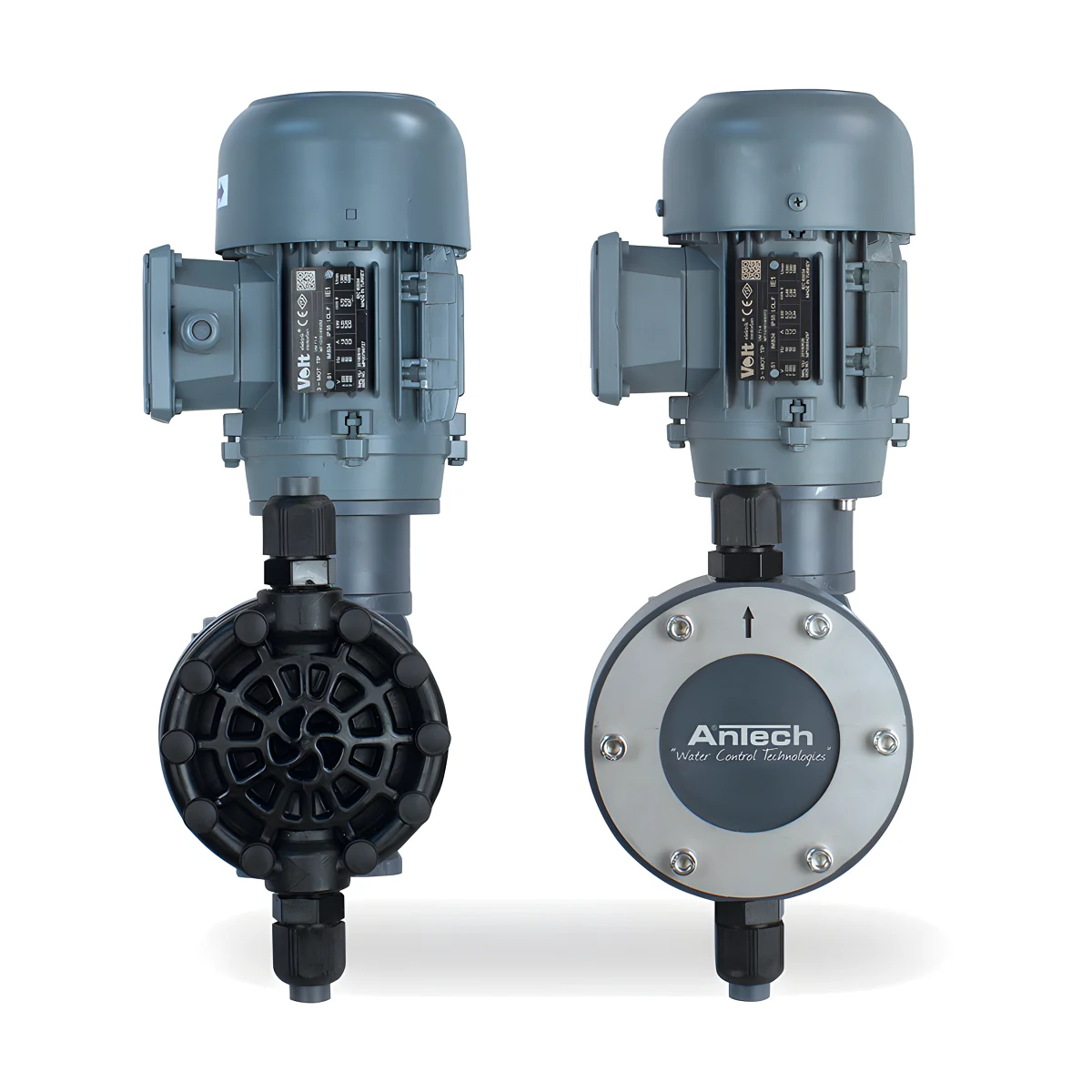

AnTech EMD M200 200 L/h 5 Bar Mekanik Diyaframlı Dozaj Pompası – PVDF Kafa, Pyrex Bilye

AnTech EMD M200 200 L/h 5 Bar Mekanik Diyaframlı Dozaj Pompası – PVDF Kafa, Pyrex Bilye, kimyasalı elektrik motorunun hareket ettirdiği PTFE bir diyaframla basan bir mekanik diyaframlı dozaj pompasıdır. 50 Hz şebekede saatte 200 litre, 60 Hz’de 290 litre basar ve 5 bar karşı basınca kadar çalışır. Bu versiyonda kafa PVDF, bilyeler pyrex, diyafram PTFE’dir (katalog kodu PVDFPXP). Resmi distribütör AQUABELLA’dan aldığınız pompa orijinaldir ve kargo ücreti alınmadan gönderilir.

Bu Model Kimin İçin?

EMD M200, 120 mm diyafram ve 10 mm strokla vuruş hacmi büyüyen ikinci grubun ilk modelidir; dakikada 80 strokla 5 bar’a kadar çalışır. Katalog tablosunda 50 Hz için 200 L/h, 60 Hz için 290 L/h verilir. Bu grupta kafa PVC ya da PVDF, bilye pyrex ya da paslanmaz çeliktir; PP kafalı ve seramik bilyeli seçenek yoktur. Motor gücü 0,37 kW’a çıkar.

Teknik Özellikler

Stok kodu	310240005331-PVDFPXP
Katalog modeli	EMD M200L/5B 380 PVDFPXP
Pompa tipi	Elektro mekanik (motorlu) diyaframlı, metal gövdeli
Maksimum debi	200 L/h (50 Hz) · 290 L/h (60 Hz)
Maksimum karşı basınç	5 bar (72,5 psi)
Strok sayısı	80 strok/dk (50 Hz) · 96 strok/dk (60 Hz)
Dakikadaki hacim	4 L/dk (50 Hz) · 4,83 L/dk (60 Hz)
Diyafram çapı	120 mm
Strok boyu	10 mm
Motor gücü	0,37 kW
Besleme	380 V, trifaze (model adındaki 380)
Tesisat bağlantısı	3/4"
Pompa kafası	PVDF
Bilye	Pyrex (borosilikat cam)
Bilye altı parça	PTFE
Diyafram	PTFE
Kapasite ayarı	Elle %0–100, çalışırken veya dururken; 4–20 mA sinyal girişli motor sürücüyle (sürücü yedek parça listesinde yer almaz)
Net ağırlık	13,60 kg
Ambalaj ölçüsü	41 × 58 × 33 cm
Ambalajlı ağırlık	15,10 kg

Not: Katalog tablosunda bu modelin 50 Hz satırında dakikadaki hacim 4 L/dk olarak verilmiştir; bu değer saatte 240 litreye karşılık gelir ve model adındaki 200 L/h ile örtüşmez (60 Hz satırındaki 4,83 L/dk ise 290 L/h ile uyumludur). Bu yüzden strok başına hacmi hesaplamadık. Hattınız için gereken kesin debiyi sipariş öncesi birlikte teyit edelim.

PVDF Kafa, Pyrex Bilye: Kafa Malzemesi ve Kimyasal Seçimi

PVDF florlu bir polimerdir; sodyum hipoklorit gibi oksitleyicilere ve birçok asite karşı plastik kafalar içinde en geniş dayanımı sunan malzemedir. AnTech elektromanyetik pompalarının kafası da PVDF’tir. Güçlü bazlarda ve bazı organik çözücülerde dayanımı sınırlı olabilir. Pyrex (borosilikat cam) bilye asitlere ve oksitleyicilere dayanıklıdır. Cam; hidroflorik asit ve sıcak, derişik bazlarla aşınır, bu kimyasallarda kullanılmaz.

PVDF kafa ve pyrex bilye, 200–630 L/h modellerinde oksitleyici ve asidik kimyasallar için en dayanıklı kombinasyondur; sodyum hipoklorit ve derişik asitlerde düşünülür. Katalog fiyatı PVC kafalı versiyonlardan yüksektir. Emin olmadığımız bir kimyasal için uyumluluk iddiasında bulunmuyoruz. Kimyasalınızın güvenlik bilgi formuna (SDS) göre birlikte seçelim: kimyasalın adını, derişimini ve sıcaklığını bize yazın.

EMD M200 için katalogda 3 kafa seçeneği vardır; debi, basınç ve motor hepsinde aynıdır:

Kod	Kafa	Bilye	Net ağırlık	Fiyat (KDV dahil)
EMD M200 PVCPXP	PVC	Pyrex	13,35 kg	₺98.344,29
EMD M200 PVCSS	PVC	Paslanmaz çelik	13,40 kg	₺98.344,29
PVDFPXP (bu sayfa)	PVDF	Pyrex	13,60 kg	₺124.995,85

EMD M200 Kapasite Hesabı: Hangi Debideki Suya Yeter?

Su debisi (m³/h) = pompa debisi (L/h) × çözeltideki aktif klor (g/L) ÷ hedef klor (mg/L). Tablo, EMD M200 için 1 mg/L hedefte 10 g/L seyreltik ve 120 g/L derişik sodyum hipokloriti karşılaştırır; debinin ayarla orantılı değiştiği varsayılmıştır.

Kapasite ayarı	Debi (50 Hz)	Debi (60 Hz)	10 g/L çözeltiyle	120 g/L çözeltiyle
%25	50 L/h	72,5 L/h	500 m³/h	6.000 m³/h
%50	100 L/h	145 L/h	1.000 m³/h	12.000 m³/h
%100	200 L/h	290 L/h	2.000 m³/h	24.000 m³/h

Örnek: Saatte 500 m³ suya 2 mg/L klor için saatte 1.000 g aktif klor gerekir; 10 g/L çözeltiyle bu 100 L/h eder ve EMD M200 50 Hz’de yaklaşık %50 ayarda çalışır. Tam kapasitede EMD M200 saatte 200, günde 4.800 litre çözelti tüketir; 1.000 litrelik tank yaklaşık 5 saatte biter. Gerçek debiyi devreye almada ölçerek doğrulayın; kendi değerleriniz için klor dozaj hesaplama aracımızı kullanın.

Kurulum ve Bakım

EMD M200 pompasının tesisat bağlantısı 3/4″ ölçüsündedir; emiş hattını mümkün olduğunca bu çapta tutun.

1. Zemin ve elektrik: 13,60 kg net ağırlıktaki pompayı titreşim yapmayan, düz bir kaideye sabitleyin. 0,37 kW, 380 V trifaze motorun bağlantısını yetkili bir elektrikçi motor koruma şalteriyle yapmalıdır.
2. Emiş: Kimyasal tankı mümkünse pompadan yüksekte olsun; EMD M200 dakikada 80 strok yaptığı için emiş hattını kısa ve kıvrımsız tutun.
3. Basma: Basma hattına emniyet ventili konulması önerilir; ventil hat basıncının üzerinde, pompanın 5 bar sınırının altında bir değere ayarlanır. Uzun hatlarda nabız sönümleyici dozajı dengeler.
4. İlk çalıştırma: Kapasiteyi %25 civarında (50 Hz’de yaklaşık 50 L/h) başlatın, hattı havadan arındırın ve debiyi ölçerek ayarı kademeli artırın.

Diyafram ve çekvalfler aşınan parçalardır; sızıntı, debi düşüşü ya da düzensiz basma görüldüğünde kontrol edin. Pyrex bilyeler serttir ama darbeye karşı kırılgandır; çekvalf bakımında dikkatli sökün. Kurulumu bizim yapmamızı isterseniz dozaj pompası kurulumu, düzenli kontrol için periyodik bakım hizmetimizden talep oluşturabilirsiniz.

EMD M200 PVDFPXP Uyumlu Yedek Parçalar ve Kutu İçeriği

Katalogda PVDFPXP kafa için pakete dahil ayrı bir bağlantı takımı listelenmez; bağlantı parçalarını sipariş sırasında birlikte belirleyelim. Ayrıca satılan bağlantı kitleri, 9×12 mm ya da 20 mm bağlantı için emiş ve basma takımı içerir. 9×12 mm hortum ve bağlantı kitleri katalogda tüm modeller için listelenir; saatte 200 litrenin üzerindeki bu modelde hortum çapının debiye uygunluğunu birlikte kontrol edelim.

Stok adı	Durum
EMD BAGLANTI KITI PVDF 9X12MM	Ayrıca satılır
EMD BAGLANTI KITI PVDF 20MM PVC	Ayrıca satılır
HORTUM TAKIMI 9X12 PE 10M	Ayrıca satılır

Parçaları stok adıyla bize sorabilirsiniz; aşınan parçaların değişimi için yedek parça değişimi hizmetimiz vardır.

EMD M200 ile EMD-M Serisinin Diğer Modelleri

Model	Debi (50 / 60 Hz)	Maks. basınç	Strok/dk (50 Hz)	EMD M200 modeline göre
EMD M50 50 L/h 7 Bar	50 / 60 L/h	7 bar	40	−150 L/h debi, +2 bar basınç, 0,25 kW motor
EMD M100 100 L/h 7 Bar	100 / 120 L/h	7 bar	80	−100 L/h debi, +2 bar basınç, 0,25 kW motor
EMD M150 150 L/h 7 Bar	150 / 180 L/h	7 bar	120	−50 L/h debi, +2 bar basınç, 0,25 kW motor
EMD M200 200 L/h 5 Bar (bu model)	200 / 290 L/h	5 bar	80	—
EMD M310 310 L/h 5 Bar	310 / 372 L/h	5 bar	120	+110 L/h debi
EMD M420 420 L/h 3 Bar	420 / 504 L/h	3 bar	120	+220 L/h debi, −2 bar basınç
EMD M630 630 L/h 3 Bar	630 / 755 L/h	3 bar	120	+430 L/h debi, −2 bar basınç

Saatte 50 litrenin altında ve 5 bar’a kadar plastik gövdeli EMD-P serisi daha hafiftir. Diğer pompa tipleri için dozaj pompası modelleri sayfamıza ve dozaj pompaları kategorimize bakın.

Sık Sorulan Sorular

EMD M200 kaç bar basınca karşı çalışır?

5 bar'a (72,5 psi) kadar. Basınç 5 bar'ı aşıyorsa 7 bar'a kadar çalışan EMD M150 (150 L/h) seçilebilir; debisi daha düşüktür.

60 Hz şebekede EMD M200 ne kadar basar?

Katalog değerine göre 60 Hz'de dakikada 96 strokla saatte 290 litre basar. Türkiye'de şebeke frekansı 50 Hz olduğu için hesaplarınızı 200 L/h ile yapın.

EMD M200 PVDFPXP versiyonu hangi kimyasallar için uygun?

PVDF kafa ve pyrex bilye, bu modelde oksitleyici ve asidik kimyasallar için en dayanıklı kombinasyondur; sodyum hipoklorit ve derişik asitlerde düşünülür. Cam bilye hidroflorik asitte ve sıcak, derişik bazlarda kullanılmaz. Kesin seçimi kimyasalınızın güvenlik bilgi formuna göre birlikte yapalım.

Saatte 200 litreden fazlası gerekirse ne yapmalıyım?

Önce çözeltiyi daha derişik hazırlayıp hazırlayamayacağınıza bakın; gereken debi düşer. Yetmiyorsa bir üst kapasite olan EMD M310 saatte 310 litre basar ve 5 bar'a kadar çalışır.
