Mekanik Diyaframlı Dozaj Pompaları

Kısa cevap: Mekanik diyaframlı dozaj pompası (motorlu diyaframlı dozaj pompası), PTFE diyaframı bir elektrik motorunun mekanik aktarmayla hareket ettirdiği ve elektromanyetik pompaların üzerindeki debilerde kullanılan bir pompadır. AnTech’te bu grup iki seriden oluşur: plastik gövdeli EMD-P (50 Hz’de 14, 32 ve 49 L/h, 5 bar) ve metal gövdeli EMD-M (50 Hz’de 50–630 L/h; 7, 5 ya da 3 bar). Kafa ve bilye malzemesi kimyasala göre seçilir, kapasite pompa çalışırken ya da dururken elle %0–100 ayarlanır. Tüm modeller 380 V trifaze motorludur.

Mekanik Diyaframlı Dozaj Pompası Nedir?

Mekanik diyaframlı dozaj pompası, diyaframı bir elektrik motorunun sürekli döner hareketiyle iten hacimsel bir pompadır. Diyafram her vuruşta kafadaki hacmi doldurup boşaltır; emiş ve basma tarafındaki çekvalfler kimyasalın tek yönde ilerlemesini sağlar. Elektromanyetik pompada aynı işi bir elektromıknatıs (solenoid) yapar.

İki yapı arasındaki pratik fark debi ve vuruş hacmindedir. AnTech elektromanyetik pompaları dakikada 120–300 strok yapar ve her strokta 0,2–1,4 ml basar; nominal debileri 2–25 L/h’dir. EMD pompaları ise 50 Hz’de dakikada 40–128 strok yapar, her strokta yaklaşık 5,6 ml’den (EMD P14) 87 ml’ye (EMD M630) kadar hacim basar. Bu yüzden saatte onlarca, yüzlerce litre kimyasal gereken tesislerde, örneğin büyük debili şebeke girişlerinde, arıtma tesislerinde ve proses hatlarında mekanik diyaframlı pompa kullanılır. Daha küçük debiler için diğer dozaj pompaları kategorimize bakabilirsiniz.

EMD-P ve EMD-M Modelleri ve Fiyatları

EMD ailesinde 10 model vardır. Fiyat sütunu her modelin ana kafa seçeneğinin fiyatıdır (EMD-P ile 50–150 L/h EMD-M’de PCP, 200–630 L/h EMD-M’de PVCPXP); diğer kafa seçenekleri ve fiyatları ürün sayfalarında listelenir. Fiyatlar KDV dahildir ve günlük kurla güncellenir.

Model	Debi (50 / 60 Hz)	Maks. basınç	Strok/dk (50 Hz)	Diyafram / strok	Motor	Bağlantı	Fiyat (KDV dahil)
EMD P14 14 L/h 5 Bar	14 / 17 L/h	5 bar	42	66 mm / 4 mm	0,09 kW	3/4″	₺52.903,36
EMD P32 32 L/h 5 Bar	32 / 38 L/h	5 bar	85	66 mm / 4 mm	0,09 kW	3/4″	₺52.903,36
EMD P49 49 L/h 5 Bar	49 / 59 L/h	5 bar	128	66 mm / 4 mm	0,09 kW	3/4″	₺52.903,36

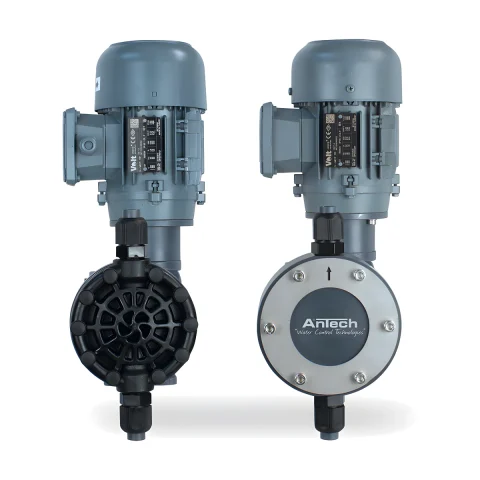

EMD M50 50 L/h 7 Bar	50 / 60 L/h	7 bar	40	110 mm / 5 mm	0,25 kW	3/4″	₺80.554,36
EMD M100 100 L/h 7 Bar	100 / 120 L/h	7 bar	80	110 mm / 5 mm	0,25 kW	3/4″	₺80.554,36
EMD M150 150 L/h 7 Bar	150 / 180 L/h	7 bar	120	110 mm / 5 mm	0,25 kW	3/4″	₺80.554,36
EMD M200 200 L/h 5 Bar	200 / 290 L/h	5 bar	80	120 mm / 10 mm	0,37 kW	3/4″	₺98.344,29
EMD M310 310 L/h 5 Bar	310 / 372 L/h	5 bar	120	120 mm / 10 mm	0,37 kW	3/4″	₺98.344,29
EMD M420 420 L/h 3 Bar	420 / 504 L/h	3 bar	120	140 mm / 10 mm	0,37 kW	1″	₺103.208,20
EMD M630 630 L/h 3 Bar	630 / 755 L/h	3 bar	120	140 mm / 15 mm	0,37 kW	1″	₺103.208,20

EMD-P’nin üç modeli aynı gövdeyi, diyaframı ve motoru paylaşır; aralarındaki fark dakikadaki strok sayısıdır. EMD-P’de tesisat bağlantısı 3/4″ dıştan dişlidir ve katalog notuna göre 3/8″ içten dişli ve 9×12 mm hortum bağlantı aksesuarları pakete dahildir. EMD-M üç gruptan oluşur: 50–150 L/h modelleri 7 bar’a, 200 ve 310 L/h modelleri 5 bar’a, 420 ve 630 L/h modelleri 3 bar’a kadar çalışır. Katalog tablosunda EMD M200’ün 50 Hz satırındaki dakikadaki hacim (4 L/dk) saatte 240 litreye karşılık gelir ve model adındaki 200 L/h ile örtüşmez; bu model için kesin debiyi sipariş öncesi birlikte teyit edelim.

Kafa ve Bilye Malzemesi Nasıl Seçilir?

Kafa ve bilye malzemesi, pompalanacak kimyasala göre seçilir; diyafram tüm EMD modellerinde PTFE’dir. Her model × kafa malzemesi sitemizde ayrı bir ürün olarak listelenir ve katalog kodu ürün adının sonunda yer alır.

Kod	Kafa	Bilye	Bilye altı parça	Modeller	Genel kullanım (kesin seçim SDS’ye göre)
PCP	PP	Seramik	PTFE	EMD-P, M50–M150	Seyreltik asit ve bazlar, birçok su arıtma kimyasalı; hipokloritte derişime ve sıcaklığa bağlı
PSS	PP	SS316	SS316	EMD-P, M50–M150	PP’nin ve paslanmaz çeliğin birlikte dayandığı kimyasallar; klorlu ve oksitleyici kimyasallarda genellikle tercih edilmez
SSS	SS316	SS316	SS316	EMD-P, M50–M150	Plastiğin uygun olmadığı kimyasal ve sıcaklıklar; klor dozajında genellikle önerilmez
PVDFCP	PVDF	Seramik	PTFE	EMD-P, M50–M150	Oksitleyiciler ve asitler; sodyum hipokloritte sık tercih edilir
PVCCP	PVC	Seramik	PTFE	EMD-P, M50–M150	Sodyum hipoklorit, seyreltik asit ve bazlar; sıcak kimyasallarda sınırlı
PVCPXP	PVC	Pyrex	PTFE	M200–M630	Sodyum hipoklorit ve seyreltik asitler; hidroflorik asit ve sıcak, derişik bazlarda kullanılmaz
PVCSS	PVC	SS316	SS316	M200–M630	Camın uygun olmadığı bazı alkali çözeltiler; klorlu ve oksitleyici kimyasallarda genellikle tercih edilmez
PVDFPXP	PVDF	Pyrex	PTFE	M200–M630	Oksitleyici ve asidik kimyasallar; hidroflorik asit ve sıcak, derişik bazlarda kullanılmaz

Sodyum hipoklorit (klor) dozajında genellikle plastik kafalı ve seramik ya da pyrex bilyeli versiyonlar seçilir: EMD-P ve 50–150 L/h EMD-M’de PVDFCP ya da PVCCP, 200–630 L/h EMD-M’de PVDFPXP ya da PVCPXP. Paslanmaz çelik, klorür içeren ve oksitleyici kimyasallarda korozyona uğrayabildiği için paslanmaz parçalı versiyonlar klor için genellikle tercih edilmez. Tablo genel bilgi verir, uyumluluk iddiası değildir; kimyasalınızın adını, derişimini ve sıcaklığını bize yazın, güvenlik bilgi formuna (SDS) göre birlikte seçelim.

Mekanik Diyaframlı mı, Elektromanyetik mi?

Gereken debi saatte 25 litrenin altındaysa ve hat basıncı yüksekse elektromanyetik pompa, daha yüksek debilerde ya da kafa malzemesinin kimyasala göre seçilmesi gerektiğinde mekanik diyaframlı pompa öne çıkar.

Özellik	Mekanik diyaframlı (EMD)	Elektromanyetik (Nova, Lara, Optima, Nano)
Diyaframı hareket ettiren	Elektrik motoru	Elektromıknatıs (solenoid)
Nominal debi	14–630 L/h (50 Hz)	2–25 L/h
Maks. karşı basınç	3–7 bar	5–20 bar
Strok/dk	40–128 (50 Hz)	120–300
Kafa malzemesi	PP, PVC, PVDF ya da SS316	PVDF (Nova, Lara, Optima)
Besleme	380 V trifaze	230 V AC ya da 95–260 V AC
Net ağırlık	4,50–16,70 kg	1,76–2,9 kg
Kontrol	Elle %0–100; 4–20 mA girişli motor sürücüyle	Analog, dijital, su sayacı, pH/ORP ve serbest klor ölçümlü seçenekler

Elektromanyetik modellerin ayrıntıları ve tüm pompa tiplerinin karşılaştırması dozaj pompası modelleri sayfamızdadır. Düşük basınçlı ve gaz kabarcığı oluşturan kimyasallarda peristaltik dozaj pompası da bir seçenektir.

Kapasite Seçimi: Örnek Hesap

Pompa debisi (L/h) = su debisi (m³/h) × hedef klor (mg/L) ÷ çözeltideki aktif klor (g/L). Pompanın ayar aralığının ortasında, yaklaşık %30–80 bandında çalışması daha düzenli bir dozaj sağlar.

Örnek: Saatte 200 m³ suya 2 mg/L klor verilecek. Litresinde 10 g aktif klor bulunan seyreltik çözeltiyle gereken debi 200 × 2 ÷ 10 = 40 L/h’dir. Bu debi EMD M100 için yaklaşık %40, EMD M50 için %80, EMD P49 için %82 ayara denk gelir. Aynı iş litresinde 120 g aktif klor bulunan derişik sodyum hipokloritle yapılırsa gereken debi yaklaşık 3,3 L/h’ye iner ve elektromanyetik bir klor dozaj pompası yeterli olur. Yani çözelti derişimi, mekanik ya da elektromanyetik pompa arasındaki seçimi doğrudan değiştirir. Kendi değerlerinizle hesap için klor dozaj hesaplama aracımızı kullanabilirsiniz.

Klor dışında koagülan, pH düzenleyici ya da başka proses kimyasallarında da aynı mantık geçerlidir: gereken debi ürünün dozuna ve derişimine göre hesaplanır. 60 Hz değerleri 60 Hz şebekeler içindir; Türkiye’de şebeke frekansı 50 Hz olduğundan hesapları 50 Hz değerleriyle yapın.

Kurulum ve Bakım

Mekanik diyaframlı pompa motorlu ve hacimsel bir makinedir; kurulumda elektromanyetik pompalardan farklı birkaç noktaya dikkat edilir.

1. Sağlam zemin: Pompayı titreşim yapmayan, düz ve sağlam bir kaideye sabitleyin. Net ağırlık EMD-P’de 4,50–6,00 kg, EMD-M’de 12,15–16,70 kg arasındadır.
2. Emiş tarafı: Kimyasal tankı mümkünse pompadan yüksekte olsun; emiş hattını kısa, düz ve pompa bağlantısıyla aynı çapta tutun.
3. Basma tarafı: Basma hattına emniyet ventili konulması önerilir; ventil hat basıncının üzerinde, pompanın basınç sınırının altında bir değere ayarlanır. Uzun hatlarda nabız sönümleyici dozajı dengeler.
4. Elektrik: 380 V trifaze motorun bağlantısını yetkili bir elektrikçi, motor koruma şalteriyle birlikte yapmalıdır.
5. İlk çalıştırma: Kapasiteyi düşük ayarda başlatın, hattı havadan arındırın ve debiyi ölçerek ayarı kademeli artırın.

Diyafram ve çekvalfler mekanik pompanın aşınan parçalarıdır; sızıntı, debi düşüşü ya da düzensiz basma görüldüğünde kontrol edilmelidir. Seramik ve pyrex bilyeler serttir ama darbeye karşı kırılgandır. Kurulumu bizim yapmamızı isterseniz dozaj pompası kurulumu, düzenli kontrol için periyodik bakım hizmetimizden talep oluşturabilirsiniz; tüm servis hizmetleri klor dozaj pompası servisi sayfamızdadır.

Kaynaklar

• AnTech 2025 Ürün Kataloğu (KT_25 R02): EMD-P ve EMD-M teknik tabloları, malzeme kod tabloları, ölçü çizimleri ve yedek parça listeleri.

Sık Sorulan Sorular

Mekanik diyaframlı dozaj pompası ne zaman tercih edilir?

Saatte onlarca ya da yüzlerce litre kimyasal gerektiğinde ve kafa malzemesinin kimyasala göre seçilmesi istendiğinde. AnTech elektromanyetik pompalarının nominal debisi en fazla 25 L/h'dir; EMD modelleri 50 Hz'de 14–630 L/h aralığını kapsar.

EMD-P ile EMD-M arasındaki fark nedir?

EMD-P plastik gövdelidir; 66 mm diyafram, 0,09 kW motor ve 5 bar sınırıyla 14, 32 ve 49 L/h modelleri vardır. EMD-M metal gövdelidir; 0,25–0,37 kW motorla 50–630 L/h arasında yedi model sunar ve 50–150 L/h modelleri 7 bar'a kadar çalışır.

Sodyum hipoklorit için hangi kafa seçilmeli?

Genellikle plastik kafa ile seramik ya da pyrex bilye: EMD-P ve 50–150 L/h EMD-M'de PVDFCP veya PVCCP, 200–630 L/h EMD-M'de PVDFPXP veya PVCPXP. Paslanmaz parçalı versiyonlar klor için genellikle tercih edilmez. Kesin seçimi çözeltinin derişimine ve sıcaklığına göre birlikte yapalım.

Katalogdaki 60 Hz değerleri ne anlama geliyor?

Motor 60 Hz şebekede daha hızlı döndüğü için strok sayısı ve debi artar; örneğin EMD M100 50 Hz'de 100 L/h, 60 Hz'de 120 L/h basar. Türkiye'de şebeke frekansı 50 Hz olduğundan seçimi 50 Hz değerine göre yapın.

Kapasite otomasyonla kontrol edilebilir mi?

Kapasite elle %0–100 arasında, pompa çalışırken ya da dururken ayarlanır. Katalogda 4–20 mA sinyal girişli bir motor sürücüyle ayarın da yapılabildiği belirtilir; sürücü yedek parça listesinde ayrı kalem olarak yer almadığı için otomasyon bağlantısını birlikte planlayalım.

EMD pompaları hangi gerilimle çalışır?

Model adlarındaki 380 kodu, pompaların 380 V trifaze motorla çalıştığını gösterir. Katalogda başka bir besleme seçeneği listelenmez; tek fazlı besleme gerekiyorsa uygulamanızı bize yazın.
